QUO VADIS
Del GPS al GNSS
El GPS se ha vuelto una herramienta imprescindible para llegar a nuestro destino cuando realizamos un viaje por carretera. El aparato debe su nombre, por extensión, al Sistema de Posicionamiento Global, que permite conocer nuestra situación utilizando varios satélites de EEUU, pero en la actualidad ya nos podemos conectar a otros satélites y por eso hablamos del GNSS (Sistema Global de Navegación por Satélite).
DATUM (punto de referencia)
Un Datum de referencia (modelo matemático) es el punto de partida para marcar una posición en la tierra, unas coordenadas terrestres. Sistemas de referencia distintos dan lugar a coordenadas distintas, por eso es importante añadir a las coordenadas el sistema al que están vinculadas.
Establecer el Datum que utiliza un sistema nacional es tarea de los organismos oficiales. En España está vigente el Real Decreto 1071/2007, de 27 de julio, por el que se regula el sistema geodésico de referencia oficial [1]. Toda la cartografía oficial debe ajustarse a esta normativa.
En nuestro país existe un servicio de posicionamiento en tiempo real de alta precisión (SPTR) que proporciona el IGN y que podemos consultar en su web https://www.ign.es/web/gds-gnss-tiempo-real Estas redes se utilizan para levantamientos topográficos, georreferenciación de imágenes, etc, y últimamente en los sistemas de guiado como los agrícolas.
Comunidades como Andalucía cuentan con una red propia y algunos organismos oficiales ponen a disposición de otros usuarios mapas similares al del IGN. Podemos ver un ejemplo de visor en esta web de la Escuela de Ingeniería Agraria de la Universidad de Extremadura http://ntrip.rep-gnss.es/ que incluye otras redes públicas nacionales y de Portugal, cuenta con versión app
En este artículo de el Periódico de Extremadura explica cómo son estos vértices geodésicos de última generación y algunas de sus aplicaciones más relevantes.
 |
| Visor GNSS de la UNEX http://ntrip.rep-gnss.es/ |
En el campo se está produciendo una revolución por la introducción de la comunicación autónoma en los tractores combinada con el uso de los drones como nos muestra este vídeo del Canal Extremadura.
Los sistemas clásicos: vértices geodésicos y puntos de nivelación
 |
| Punto geodésico de Sandiás |
 |
| Localización del vértice geodésico cercano a Monforte de Lemos, (A Vide), mapas del IGN. |
Con la aparición, a finales de los años 80, de los sistemas de satélite para posicionamiento GPS, las observaciones clásicas mediante ángulos y distancias caerían en desuso. En ese contexto nacen los primeros sistemas de referencia terrestres ligados al cuerpo fijo de la Tierra (ETRS) y con origen en su centro de masas, es decir, geocéntricos. El ETRS89 en la península Ibérica y Baleares, y REGCAN95 en Canarias son desde el 2007 [1] los sistemas geodésicos de referencia oficiales en España. Están materializados en ambos casos con la Red Geodésica Nacional de Estaciones de Referencia (ERGNSS) del IGN, densificadas por las redes autonómicas, la estación más cercana a Monforte de Lemos es el que está en Lugo en el Campus Universitario. Toda la red se puede consultar en los mapas del IGN.
 |
| Publicación 150 años del IGN. Cronología, año 1974. |
 |
| Publicación 150 años del IGN. Cronología, años 1945 y 1946. |
 |
| Publicación 150 años del IGN. Cronología, año 1994. |
La Red de Nivelación de Alta Precisión REDNAP
 |

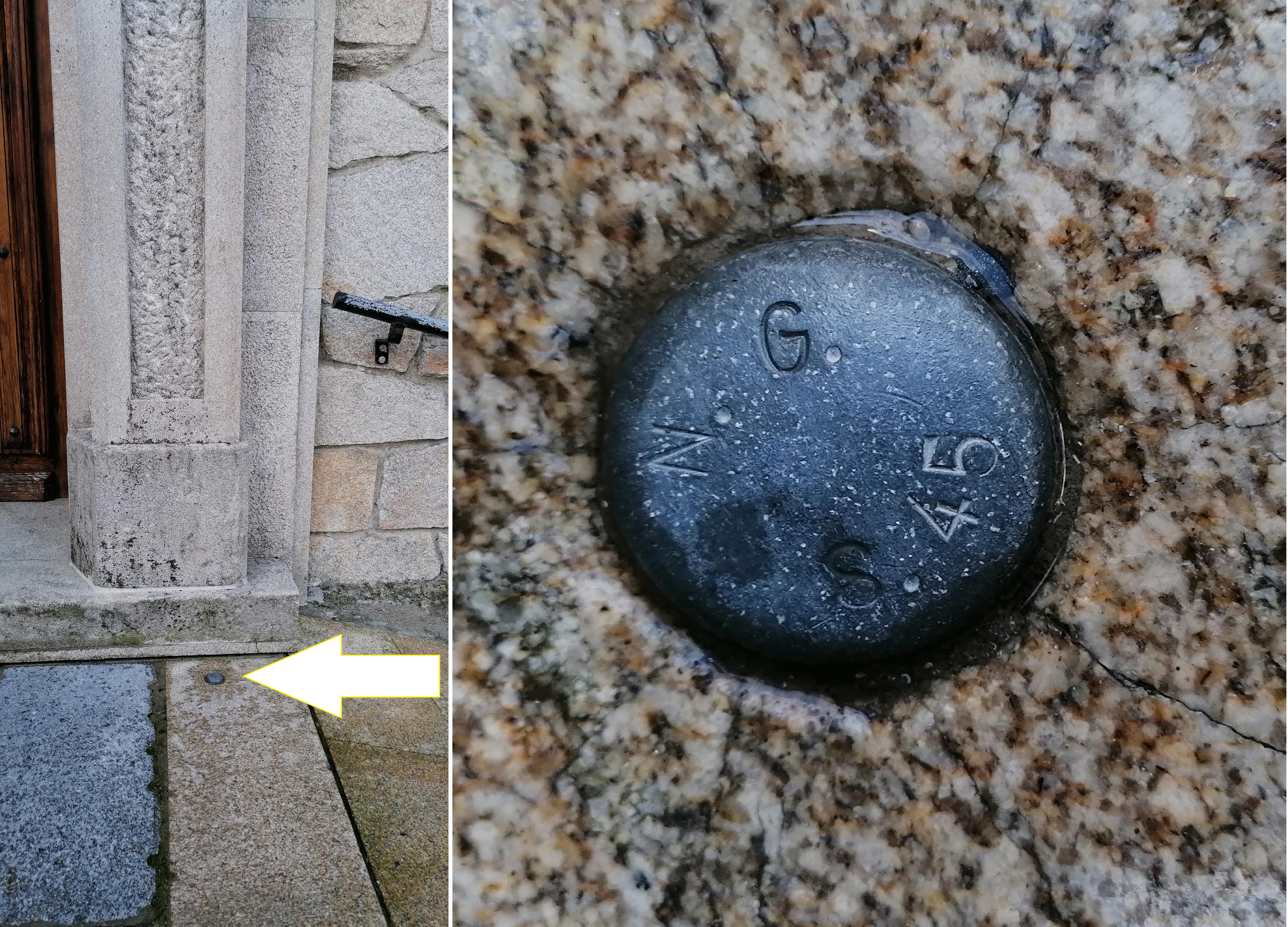

| Clavo de Nivelación de la REDNAP (Chantada) |
Ejemplo de información que podemos descargar en el mapa sobre los puntos REDNAP
 |
| Señal de Nivelación situada en Chantada https://datos-geodesia.ign.es/REDNAP/Lin00549/549040.pdf |
Las estaciones gravimétricas miden la gravedad. Durante varias décadas los miembros de la "Brigada del Péndulo" realizaron la recogida de las mediciones de las más de 200 estaciones de la península y Canarias. Toda la información se puede consultar en la web del IGN incluyendo la historia de los aparatos utilizados.
 |
| http://www.ign.es/web/resources/geodesia/visorGeodesia/index.html |
Captura del visor de GNSS, REDNAP, ROI y REGENTE (Red Geodésica Nacional por Técnicas Espaciales, distancia entre vértices entre 20 y 25 km, uno por cada hoja del mapa nacional 1:50.000). Para más información sobre el uso de esta red y su conexión con las anteriores consultar la publicación "El proyecto REGENTE", Regidor Gutierrez y otros, del VII Congreso Nacional de TOPCAR 200 de Topografía y Cartografía.
Más información
Vídeos divulgativos del IGN de su web con recursos educativos http://www.ign.es/web/ign/portal/recursos-educativos
Visualizador de mapas de la Xunta de Galicia
http://mapas.xunta.gal/visualizador-de-mapas
Visor de las redes geodésicas del IGN (activar las capas del GNSS, REGENTE, Red de Nivelación REDNAP)
http://www.ign.es/web/resources/geodesia/visorGeodesia/index.html
Mapa de redes de transporte del IGN
https://www.ign.es/web/redes_transporte/
Mapa de estaciones sísmicas:
http://www.ign.es/web/resources/sismologia/estaciones/estaciones.html
https://www.ign.es/web/ign/portal/sis-area-sismicidad
Mapa de superficie construida y cobertura vegetal, proyecto ESA WorldCover
https://viewer.esa-worldcover.org/worldcover/
Mapa topográfico de Galicia (variación de alturas por color)
https://es-pa.topographic-map.com/maps/4pwj/Galicia/
Publicaciones y revistas
https://www.ign.es/resources/acercaDe/libDigPub/150-aniversario-accesible.pdf
http://www.ign.es/web/resources/docs/IGNCnig/GDS-Teoria-Geodesia.pdf
https://upcommons.upc.edu/bitstream/handle/2117/19962/sabiasquealtitud.pdf
Proyecto REGENTE
https://oa.upm.es/13829/1/Regidor2000_TOPCAR_libro.pdf
SIG y Teledetección, Universidad de Murcia. Conceptos de geodesia. https://www.um.es/geograf/sigmur/temariohtml/node5_tf.html
Sistemas de proyección https://www.um.es/geograf/sig/tema03.html
http://www.ign.es/web/resources/geodesia/visorGeodesia/index.html
https://www.fomento.gob.es/NR/rdonlyres/ED853B27-DDEB-4AED-974E-5B8DF92A3CE2/3427/P1BOL6.pdf
https://www.aristasur.com/sites/as/users/3/arch/datum-cartografia.pdf
https://aip.enaire.es/aip/contenido_AIP/GEN/LE_GEN_2_1_en.pdf
Legislación
[1] Real Decreto 1071/2007, de 27 de julio, por el que se regula el sistema geodésico de referencia oficial en España. https://www.boe.es/buscar/act.php?id=BOE-A-2007-15822
Ley 11/1975, de 12 de marzo, sobre Señales Geodésicas y Geofísicas.
https://www.boe.es/buscar/pdf/1975/BOE-A-1975-5295-consolidado.pdf
Publicaciones didácticas del IGN
http://www.ign.es/web/ign/portal/publicaciones-boletines-y-libros-digitales
https://www.ign.es/recursos-educativos/descubre-territorio/index.html
